工作原理
主要由氣缸帶動閘板作往復直線運動來實現閘門的開、閉，或通過齒輪帶動齒條及上閘門作往復直線運動來實現閘門的開、閉，以控制物料流量大小。
特性
鋼板外殼及閘門軌道為榫頭拼裝焊接而成。
特殊的軌道設計可確保閘門穩定開閉。
采用磁性開關氣缸，工作穩定可靠。
通過調節電磁閥可控制閘門的開啟速度。
加工手段先進，結構簡單，工藝布置靈活，密封性強。
可按要求訂制各類氣動閘門、蝶閥、三通。
應用
廣泛適用于糧油、飼料加工廠、水泥廠、化工廠，配在谷物、豆粕和其它粉狀及小塊散粒物料的溜管中，可手、氣動控制閘門的開度，來控制物料的流量。通過它的啟閉，使粒狀、粉狀物料有序地供給輸送、升運機械而進入下一道工序，其中手氣動閘門有利于糧食密封熏蒸和儲藏。

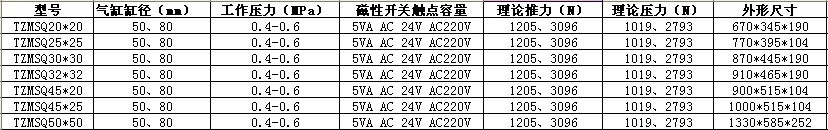

主要規格和技術參數
表中理論推力和理論壓力按氣壓0.63MPA計算

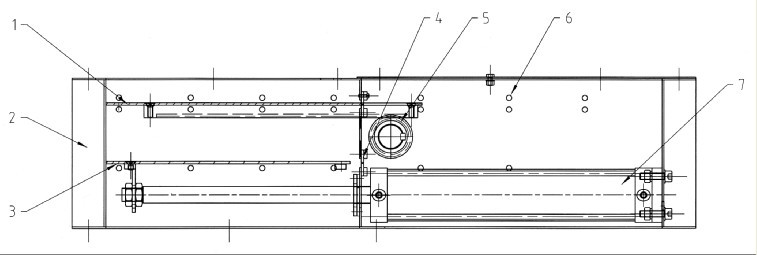

結構圖
1、上閘門 2、外殼 3、下閘門 4、密封條 5、傳動機構 6、支撐板 7、氣缸
|
